CATIA V5 — 하이엔드 3D CAD
DASSAULT SYSTEMES에서 개발한 세계 최고 수준의 3D CAD 소프트웨어. 항공우주·자동차·조선 산업의 글로벌 표준이며 NCS 교육과정과 완벽하게 연계됩니다. 특성화고·마이스터고·폴리텍·4년제 대학 등 교육기관에 교육용 라이선스를 공급하며, 수의계약 및 나라장터(G2B) 구매를 모두 지원합니다.
주요 기능 및 특징
주요 적용 산업군
CATIA V5 Associate 글로벌 자격 인증
- 디자인·수정 기초, 연관 설계 & 고급 파트 디자인
- 스케치 특징형상 및 연관 관계의 생성과 수정
- 보스 및 컷 특징형상: 패드, 포켓, 샤프트, 필렛, 챔퍼, 패턴 등
- 스케치 옵셋, 형상의 수정 및 재질, 측정, 질량 속성
- 드래프팅 뷰의 생성과 수정, 치수, 타이틀 블록
- 2개의 상향식 어셈블리 생성 및 수정
- 기준 파트의 배치, 컴포넌트 삽입 및 구속조건
- 어셈블리의 핵심 변수 수정하기
- 분석, 측정, 간섭 해석, 재배치
- 드래프팅 뷰, BOM, 분해뷰
- 와이어프레임 요소 생성 (점, 평면, 선, 좌표축, 곡선 연결, 스플라인)
- 곡면의 생성: 헬릭스, 익스트루드, 리볼브, 스윕, 채우기, 다중 단면 곡면
- 곡면의 수정: 합치기, 분할, 트림, 대칭
- 곡면 분석 및 품질 검증
CATIA 활용 가능한 국가기술자격
| 자격증명 | CATIA 활용 내용 |
|---|---|
| 컴퓨터응용밀링기능사 | 솔리드 모델링 및 2.5D 밀링 NC 툴패스 데이터 출력 활용 |
| 컴퓨터응용가공산업기사 | 솔리드 및 서피스 모델링, 밀링가공 NC 툴패스 데이터 출력 활용 |
| 금형기능사 | 솔리드 모델링 및 2.5D 밀링 NC 툴패스 데이터 출력 활용 |
| 3D프린터운용기능사 | 솔리드 모델링, 어셈블리, STL·STEP 공용포맷 출력, 슬라이싱 프로그램 활용 |
| 기계설계산업기사 / 일반기계기사 / 기계제도기능사 | 솔리드 모델링 및 드래프팅, 도면화, 도면 출력, 이미지 및 3D 데이터 변환 활용 |
교육기관 도입 안내
EDU 활용 주요 기능
스케치부터 반복적인 세부 설계에 이르기까지 직관적이고 유연한 인터페이스로 단순한 제품부터 복잡한 부품까지 다양한 설계 요구 사항을 달성할 수 있습니다. 기능 기반 설계의 강력한 기능과 부울 접근 방식의 유연성을 결합하여 매우 생산적인 설계 환경을 제공합니다.

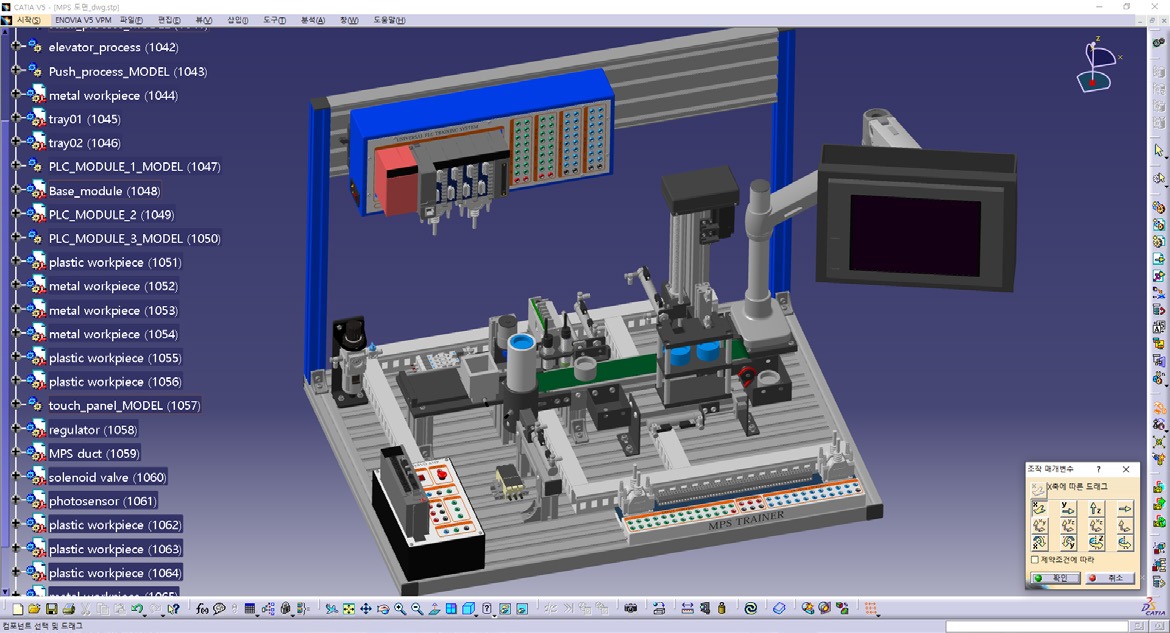

초기 컨셉부터 작동 중인 제품까지 전체 제품 개발 프로세스를 지원합니다. 검사 기능을 사용하여 어셈블리를 검토·확인하고, 워크스루·조감뷰 등의 대화형 기술로 대규모 어셈블리를 시각적으로 탐색할 수 있습니다.

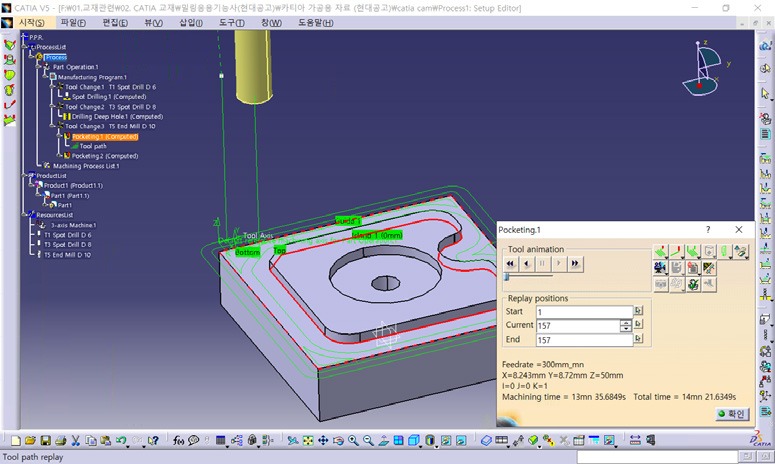

Prismatic Machining으로 2.5축 가공 기술을 사용하여 3D 형상 부품 가공 전용 NC 프로그램을 정의하고 관리할 수 있습니다. 선반 가공은 수평·수직 스핀들 선반 기계에 대응하여 2축 터닝 및 드릴링 작업을 지원합니다.

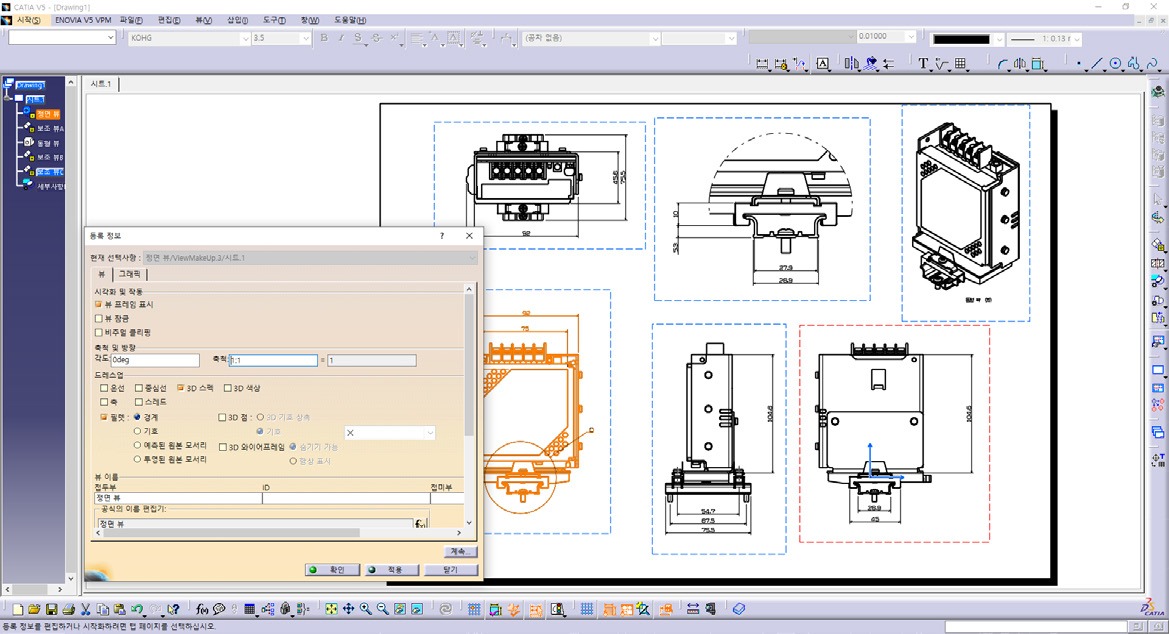

3D 부품 및 어셈블리 정의에서 도면을 생성할 수 있는 강력한 기능을 제공합니다. 다양한 복잡성의 도면에 치수, 주석 및 BOM 등 설계 정보를 표시하고 강력한 설계 제품과의 동기화 및 리비전 관리를 지원합니다.

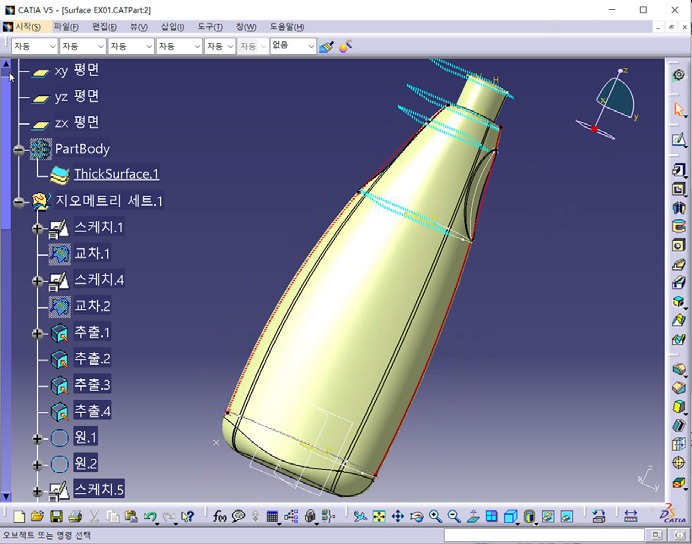

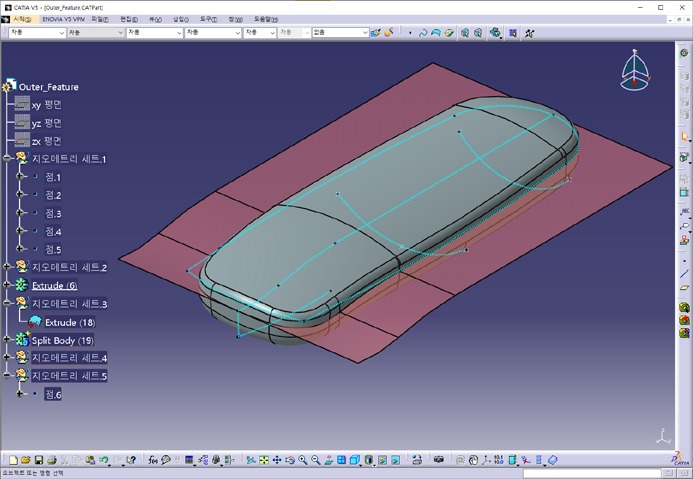

와이어프레임 및 표면 기능을 사용하여 단순 형상과 복잡한 형상을 모두 빠르게 모델링할 수 있습니다. 형상 설계를 생성하고 편집하기 위한 다양한 도구 세트를 제공하며, 솔리드 기반 하이브리드 모델링 요구 사항을 충족합니다.

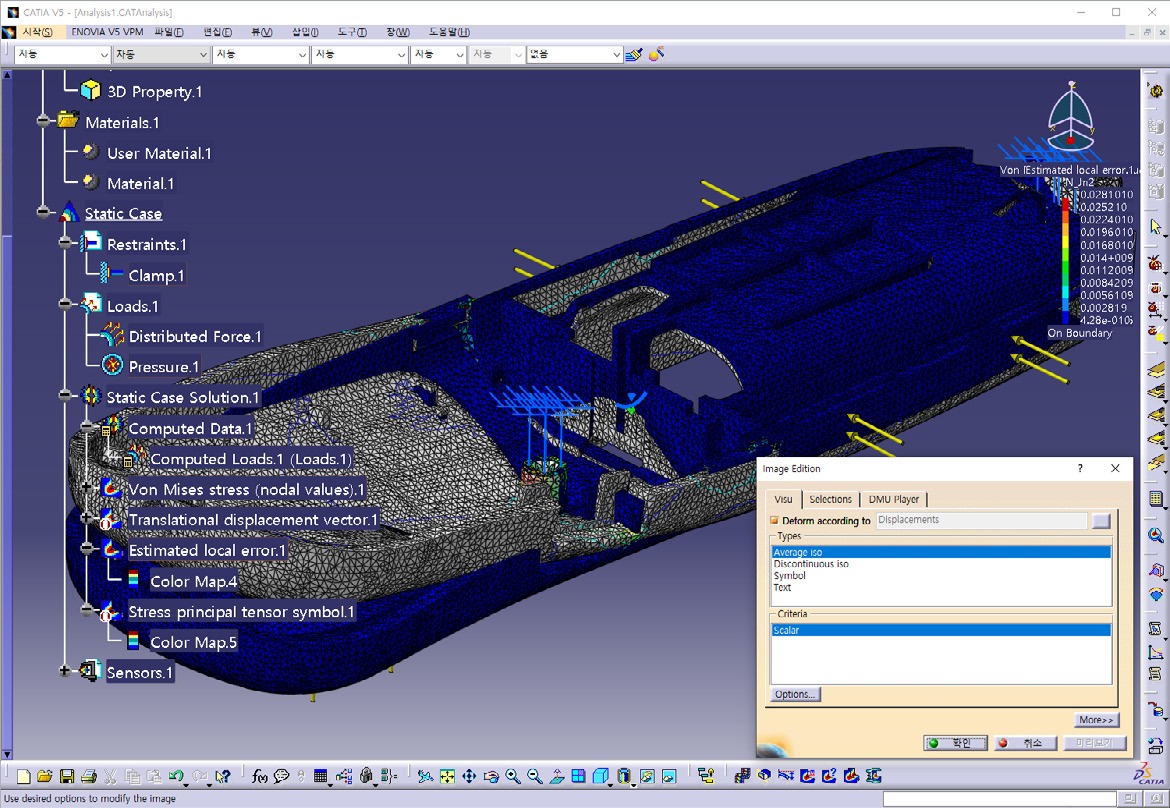

시제품 제작 전 제품의 성능, 신뢰성 및 안전성을 평가합니다. 개발 제품의 성능 개선, 비용 절감 및 최적화를 위한 가속 프로세스로 설계자와 엔지니어가 더 빠르고 정확한 의사결정을 내릴 수 있도록 지원합니다.
CATIA V5 교육용 라이선스 견적이 필요하신가요?
학교 규모와 환경에 맞는 라이선스 구성, 커리큘럼, 기술지원 방안을 함께 제안해 드립니다.
